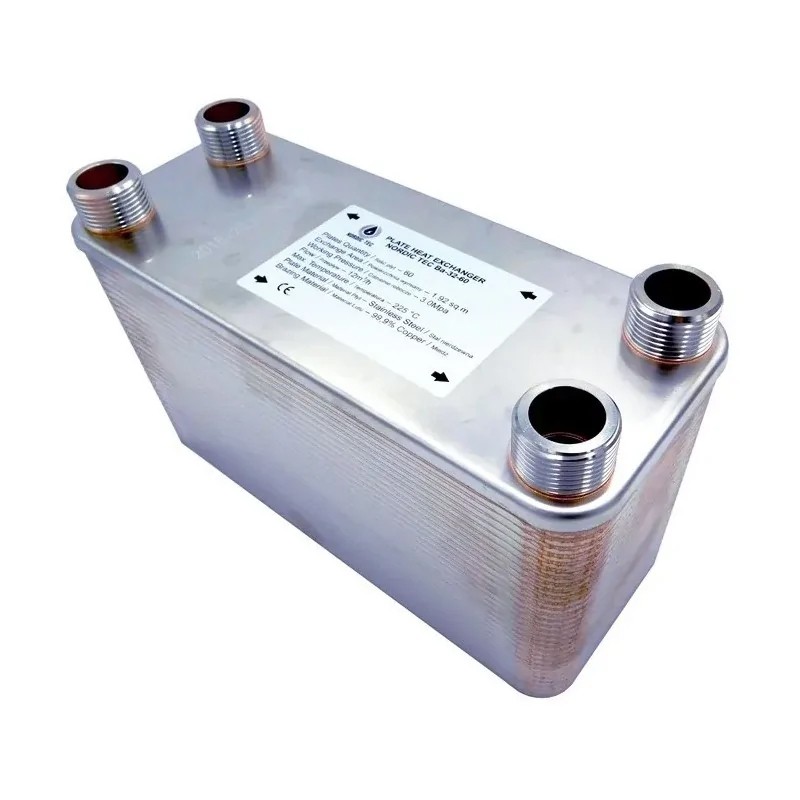

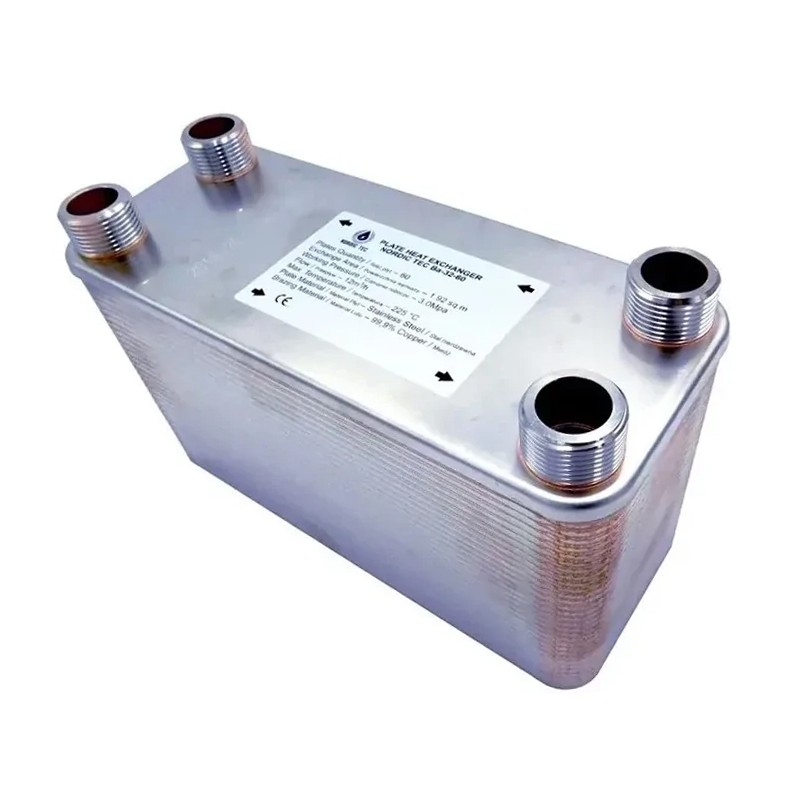

Schimbător de căldură pe plăci Nordic Tec Ba-115-120 - 4x 2", 120 plăci
Schimbător de căldură DN50 din oțel sudat cu cupru, conexiuni de 2", 120 plăci

Date tehnice - Schimbător de căldură cu 120 plăci - NORDIC TEC Ba-115-120
- Material: Oțel inoxidabil L316
- Material de sudură: cupru (99,99%)
- Interval de temperatură: de la -185°C până la +230°C
- Debit: 45 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar)
- Diametru conexiuni: 2 țoli | BSP
Suprafața de schimb termic a schimbătorului pe plăci Ba-115-120: 13,80 m²
în comparație cu alte schimbătoare din această serie - Ba-115-2"

Schimbătorul de căldură cu 120 plăci este cu siguranță un model de dimensiuni industriale destinat aplicațiilor solicitante, cum ar fi încălzirea clădirilor multifamiliale sau a structurilor comerciale. Poate gestiona și sistemele care necesită o eficiență foarte ridicată în transferul de căldură, cum ar fi sursele de căldură la temperatură scăzută, pompele de căldură etc. De asemenea, poate fi utilizat pentru conectarea clădirilor mari la rețeaua de încălzire urbană.
Suprafața plăcilor acestui model este de aproximativ 14 m². Dacă aveți nevoie de o suprafață mai mare a plăcilor, puteți lua în considerare și modele ușor mai mari, cum ar fi versiunea cu 130 plăci, adică Ba-115-130, sau versiunea cu 140 plăci, adică Ba-115-140.
Dimensiuni - schimbător pe plăci Ba-115-120

A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 304 mm
Schimbătorul de căldură pe plăci Nordic Tec cu 120 plăci funcționează în contracurent | Ba-115-120 2"
În timpul instalării schimbătorului de căldură menționat mai sus - fie într-un sistem de încălzire, fie de răcire - este important să ne amintim că acesta este un schimbător de căldură clasic în contracurent, la fel ca toate schimbătoarele de căldură pe plăci Nordic Tec. Aceasta înseamnă că putem alege liber unul dintre cele două canale pentru intrare, dar indiferent de alegerea făcută, fluidul din celălalt canal trebuie să curgă în direcție opusă față de primul. Cu alte cuvinte, fluidele din cele două canale ale schimbătorului de căldură pe plăci trebuie să se miște în direcții opuse.
Ignorarea acestei reguli a contracurentului este încă o greșeală frecventă în timpul instalării schimbătoarelor de căldură și duce în principal la o reducere a transferului de căldură. Se estimează că un schimbător de căldură pe plăci conectat în așa-numitul curent paralel (ambele fluide curg în aceeași direcție) pierde aproximativ 30-40% din eficiența sa. Schimbătoarele de căldură pe plăci proiectate special pentru fluxul paralel trebuie instalate conform acestei configurații, iar producătorul ar trebui să ofere indicații specifice în acest sens.
