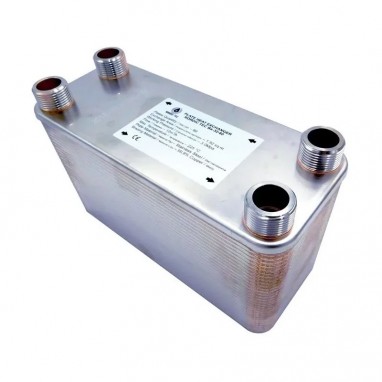

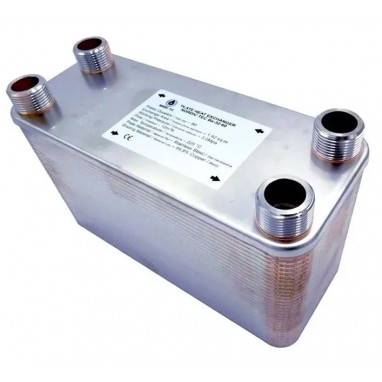

Schimbător de căldură cu plăci industrial, de format larg, sudat în vid – cu 180 de plăci și o suprafață activă foarte mare de aproape 21 m².
Schimbătorul de căldură Ba-115-180 are conexiuni filetate exterioare tradiționale de dimensiunea 2,5 țoli, adică DN65, conform standardului comun BSP.
☑️✅ Produsul poate fi achiziționat prin contact direct cu vânzătorul. Contactați-ne oferind codul poștal pentru a primi o ofertă pentru costurile de livrare și o factură proforma. Procesarea comenzii este destul de rapidă, de obicei durează până la 1 zi lucrătoare.
Schimbător de căldură industrial mare cu 180 de plăci și o suprafață de 20,7 m²
Schimbător de căldură industrial foarte mare cu 180 de plăci – modelul Nordic Tec Ba-115-180 nu este utilizat în case mici clasice unifamiliale, este un dispozitiv pentru sisteme industriale de încălzire/răcire, chiar și pentru aplicații la temperatură scăzută, cum ar fi pompe de căldură industriale mari sau cazane pe gaz în cascadă.
Schimbătorul de căldură Nordic Tec Ba-115-180 este o soluție extrem de robustă pentru utilizarea în clădiri industriale și comerciale. Cu 180 de plăci ondulate din oțel, curgere turbulentă garantată și un număr Reynolds ridicat, acesta asigură o transfer eficient de căldură chiar și la debite mari și la sarcini mari ale sistemului.

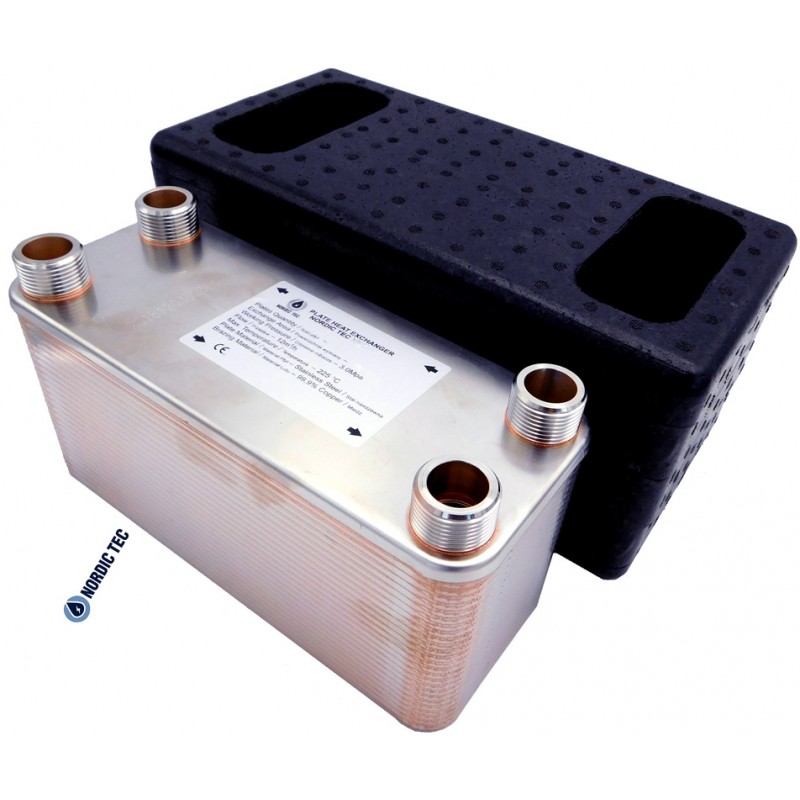

Diametrele de conectare de 2 1/2 țoli asigură un debit ridicat de lichid, fără a provoca pierderi excesive de presiune. Din motive de siguranță a livrării, schimbătorul de căldură este livrat într-o cutie pe o paletă (greutate peste 100 kg).
Informații tehnice de bază despre schimbătorul de căldură cu 180 de plăci
|
Material principal, tip de oțel Dimensiunea conexiunii Presiunea de operare admisă Testat în sisteme de presiune: Temperatura maximă de operare a schimbătorului de căldură: Debit nominal pe canal pentru proiectare: Putere nominală: Număr de plăci: |
Oțel inoxidabil S316, sudat cu lipitură de cupru 2 1/2" / BSP DN65 AG (filet exterior) < 30,0 bar (schimbător de căldură pentru medii lichide) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 6700 kW 180 bucăți |
Suprafața activă este, altfel spus, aria plăcilor schimbătorului de căldură, fiind adesea numită și suprafață de transfer termic. Pentru modelul Ba-115-180, această valoare este de aproape 21 de metri pătrați, ceea ce reprezintă o valoare foarte mare și care stimulează imaginația atunci când este comparată cu dimensiunile dispozitivului.
În practică, o suprafață activă atât de mare permite un transfer de căldură extrem de eficient, ceea ce neexperții percep pur și simplu ca eficiență ridicată. Întreaga suprafață activă este, în general, singurul indicator obiectiv care determină posibilitățile de transfer a energiei termice – deoarece acest indicator rămâne neschimbat, indiferent de parametrii cu care trebuie să lucreze (adică: indiferent de temperatura și debitele masice cu care este alimentat schimbătorul de căldură). Alți parametri, cum ar fi puterea exprimată în kW, sunt în cele din urmă variabili, deoarece în practică depind de acești parametri. Adevăratele capacități ale unui schimbător de căldură se determină doar prin compararea suprafețelor active.
Un sistem bine conceput din 180 de plăci ondulate garantează turbulențe în flux (făcând schimbul de căldură mai eficient), cu pierderi de presiune încă relativ scăzute. Acest lucru face ca modelul Ba-115-180 să fie alegerea perfectă pentru aplicații industriale.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm

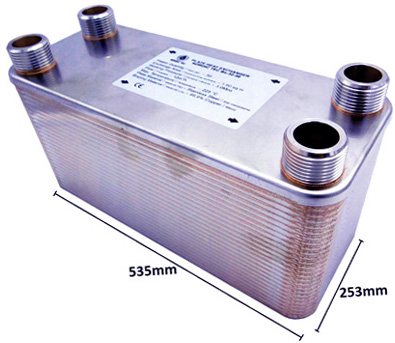

Schimbătorul de căldură Nordic Tec Ba-115-180 este în prezent cel mai mare model din întregul catalog al companiei. Acest dispozitiv se bazează pe placa Ba-115,
ceea ce înseamnă că dimensiunile de bază, cum ar fi lungimea și lățimea, sunt de 535 x 253 mm.
Adâncimea dispozitivului, adică 450 mm, rezultă din numărul de plăci, care este de 180 de bucăți.
