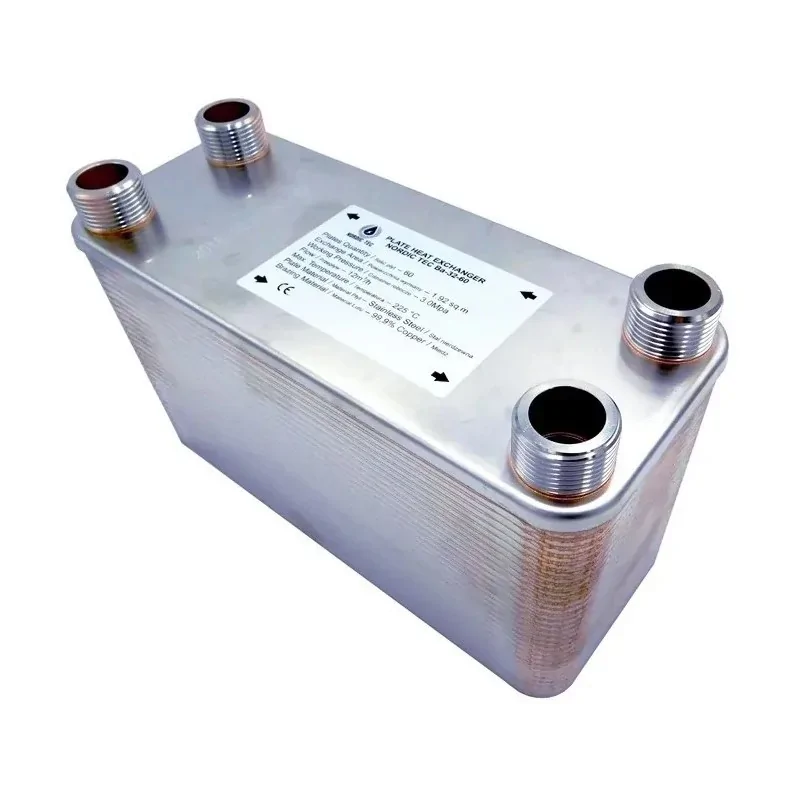

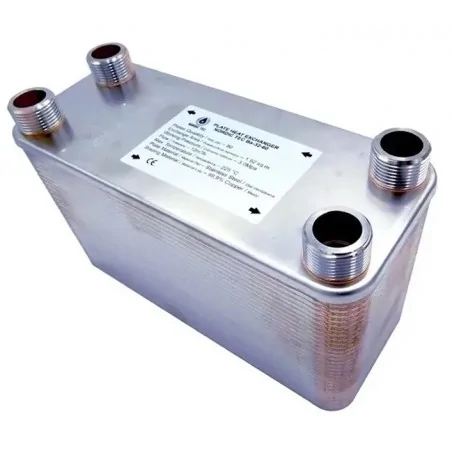

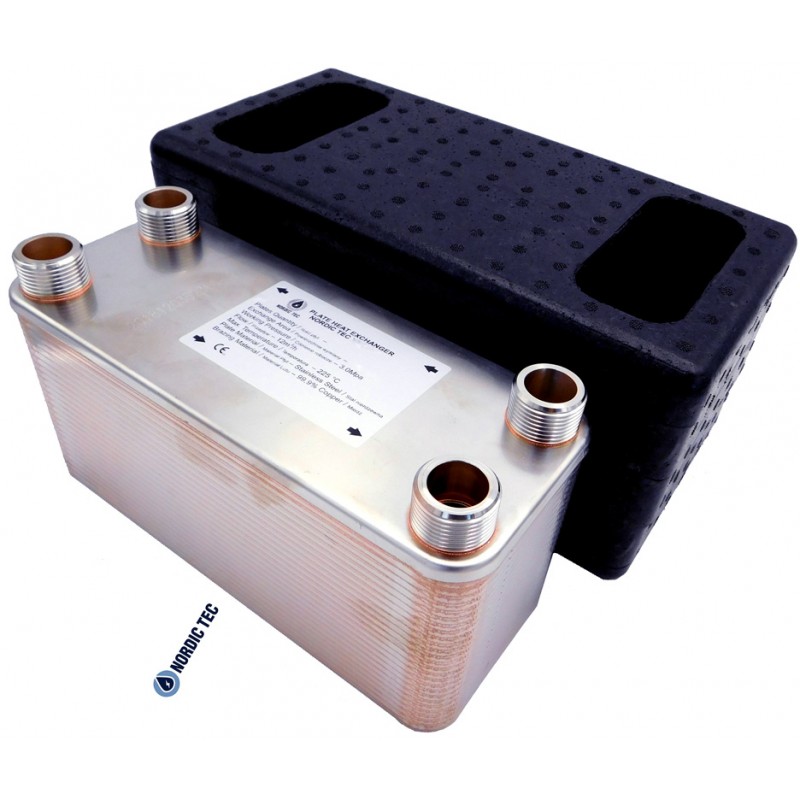

Schimbător de căldură cu plăci Nordic Tec Ba-115-110 - 4x 2", 110 plăci
Schimbător de căldură DN50 din oțel sudat cu cupru, conexiuni de 2", 110 plăci
Date tehnice - Schimbător de căldură cu 110 plăci - NORDIC TEC Ba-115-110
- Oțel inoxidabil L316
- Material de sudură: cupru (99,99%)
- Interval de temperatură: de la -185 grade până la +230 grade Celsius
- Debit: 45 m³/h
- Presiune de funcționare: 30 bar (testat la 45-60 bar)
- Diametru conexiuni: 2 țoli | BSP
Suprafața de schimb termic a schimbătorului cu plăci Ba-115-110: 12,65 m²
în comparație cu alte schimbătoare cu plăci din această serie - Ba-115 2"
Dimensiuni:
A - 535 mm
B - 253 mm
C - 456 mm
D - 174 mm
F - 279 mm
Schimbătorul de căldură Nordic Tec cu 110 plăci este proiectat să funcționeze în contracurent
În timpul instalării schimbătorului de căldură menționat mai sus, fie într-un sistem de încălzire, fie de răcire, este important să ne amintim că acesta este un schimbător de căldură în contracurent clasic, la fel ca toate schimbătoarele cu plăci Nordic Tec. Aceasta înseamnă că, în conexiunea de alimentare, putem alege orice canal, dar indiferent de alegere, fluidul din al doilea canal trebuie să curgă în direcție opusă față de canalul de alimentare. Cu alte cuvinte, fluidele din cele două canale ale schimbătorului de căldură cu plăci trebuie să circule în direcții opuse.
Ignorarea regulii contracurentului este încă o greșeală comună în instalarea schimbătoarelor de căldură și duce în principal la o reducere a capacității de transfer termic. Se estimează că un schimbător de căldură cu plăci conectat în așa-numitul mod "paralel" (cu ambele fluide curgând în aceeași direcție) pierde aproximativ 30-40% din eficiența sa. Numai schimbătoarele de căldură proiectate special pentru curgerea paralelă trebuie conectate în acest fel, iar producătorul ar trebui să specifice acest lucru în mod clar.
