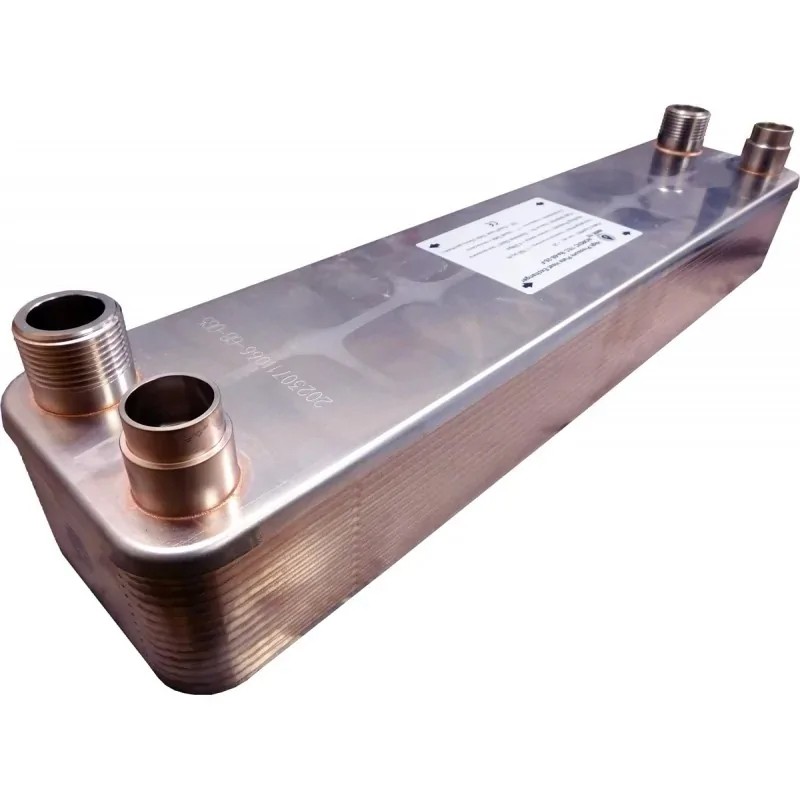

Schimbător de căldură refrigerant-gaz - Potrivit pentru freon sau fluide gazoase (inclusiv cele de înaltă presiune).
Caracteristicile canalelor de schimb ale refrigerantului:
Număr de straturi din oțel inoxidabil: 26 plăci
Izolația termică este un accesoriu opțional pentru schimbător; poate fi achiziționat cu sau fără izolație. Meniul de selecție se află mai jos, chiar deasupra prețului.
✅ Livrare gratuită în România
Schimbător termic apă-gaz - pentru refrigeranți în pompe de căldură (funcționând ca evaporator sau condensator) sau pentru unități de refrigerare și aparate de aer condiționat
Schimbător de căldură cu plăci pentru pompe de căldură sau aparate de aer condiționat, potrivit pentru unități mai mari în gama de 13 kW - 18 kW.
✅☑️ Vezi: Niple cu adaptor filetat SAE pentru schimbătoare de căldură gaz-apă

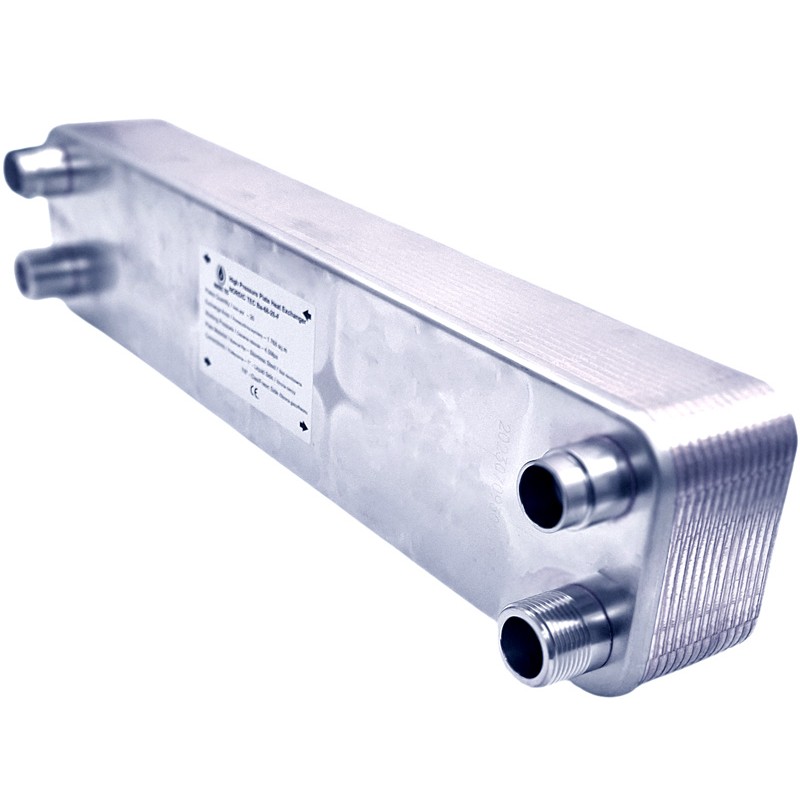

Detalii tehnice Schimbător termic apă-gaz Ba-68-26-F:
Parametri:
Partea freon R410a; Tcon = 40ºC
Partea lichidă: Apă; T-IN = 32ºC; T-OUT = 37ºC
Conexiuni pentru refrigerant/gaz: ϕ22 - 7/8" pentru brasare
Conexiuni pentru fluid lichid: 1" - DN 25
Presiune de funcționare: până la 45 bar
Presiune de testare înainte de punerea în funcțiune: > 60 bar
Debit: 22 m³/h
Metodă de conectare: în contracurent
Schimbătorul de căldură pentru refrigerant Ba-68-26 este unul dintre schimbătoarele pentru gaz sau refrigeranți din seria Ba-68 de la Nordic Tec, situat la mijlocul seriei în ceea ce privește performanța și suprafața de schimb termic. Cu o suprafață de plăci din oțel inoxidabil de 1,768 m², oferă un suport excelent pentru pompe de căldură sau unități care funcționează cu refrigeranți precum R410a, R32, R290, R404 sau alți fluide similare. Este potrivit pentru dispozitive cu o capacitate nominală cuprinsă între 13 kW și 18 kW. În cadrul seriei Ba-68-F, sunt disponibile și schimbătoare refrigerant-apă mai mari, cu suprafețe de schimb termic de peste 3-4 metri pătrați.

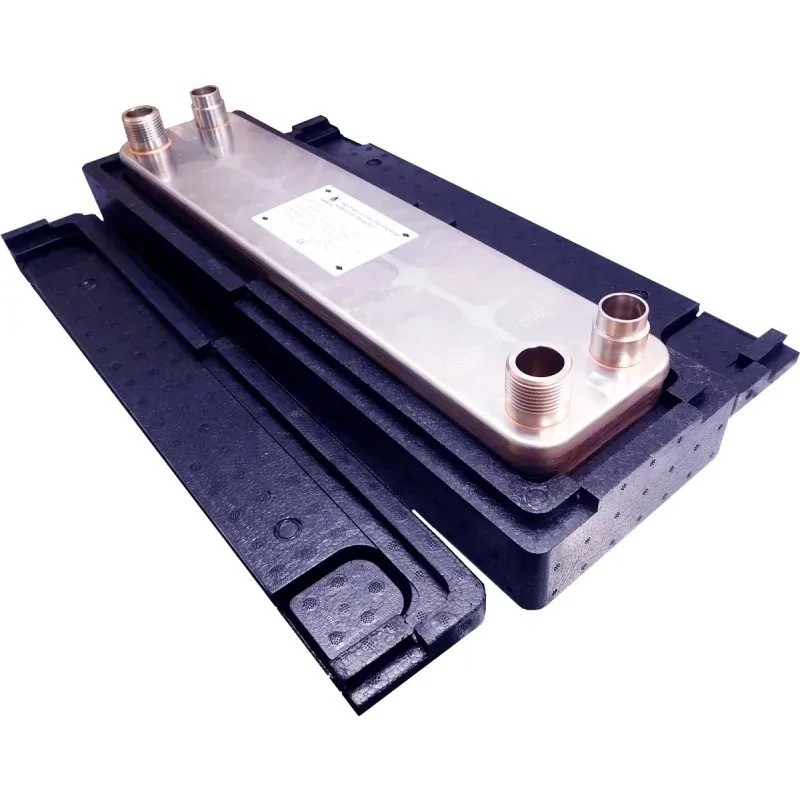

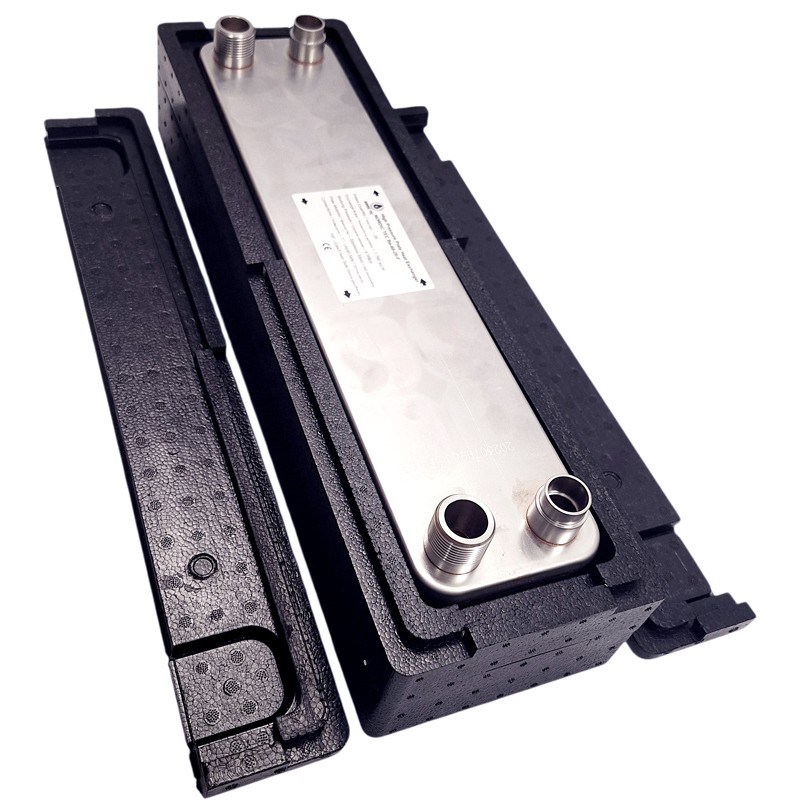

Schimbătorul de căldură pentru gaz Ba-68-26-F, ca orice schimbător din această serie, poate fi comandat în versiunea de bază (unitate fără izolație termică) sau cu izolație termică. Un schimbător cu izolație este deosebit de util pentru aplicații de încălzire, deoarece izolația îmbunătățește eficiența acestuia și reduce pierderile de căldură către mediul înconjurător.
(A) - 526 mm
(B) - 119 mm
(F) - 70 mm
(C) - 470 mm
(D) - 63 mm
Cum funcționează un condensator pentru pompă de căldură cu o putere de 16 kW - 18 kW sau de altă putere? Puterea este, desigur, aleasă în funcție de schimbătorul termic Ba-68-26-F.
Condensatorul pompei de căldură este un component cheie al oricărui sistem de încălzire și răcire bazat pe tehnologia pompelor de căldură. Este responsabil pentru transformarea gazului refrigerant (freon) din starea gazoasă în cea lichidă, proces care are loc prin eliberarea căldurii acumulate în mediul înconjurător - în cazul nostru, în apa care curge în cel de-al doilea canal al schimbătorului de căldură. Acest proces este necesar pentru a atinge temperatura dorită în circuit, permițând pompei de căldură să încălzească apa. În acest caz, schimbătorul nostru de căldură acționează ca un condensator.
În esență, condensatorul pompei de căldură este întotdeauna un tip de schimbător de căldură care funcționează conform principiului schimbului termic între gazul refrigerant și mediul înconjurător. Când gazul refrigerant trece prin condensator, eliberează căldura acumulată, trecând din starea gazoasă în cea lichidă. Acest proces este posibil datorită diferenței de temperatură dintre gazul refrigerant și mediul înconjurător. Un proces secundar constă în transferul de căldură către lichid, iar în acest fel are loc încălzirea.
În diferite aplicații, condensatorul poate lua forme diferite - de exemplu, poate fi format din serpentine sau tuburi prin care circulă gazul refrigerant, și așa mai departe. În timpul acestui proces, căldura este eliminată din gazul refrigerant, provocând condensarea acestuia și trecerea din starea gazoasă în cea lichidă - acest lucru rămâne constant. Cu toate acestea, utilizarea schimbătoarelor de căldură cu plăci în această formă pare să fie o soluție optimă în ceea ce privește prețul, performanța și disponibilitatea pe piață. Schimbătorul cu plăci este probabil cea mai bună soluție gata disponibilă pe piață care poate funcționa ca un condensator. Este important ca acesta să nu fie un simplu schimbător de căldură oarecare, ci un model de înaltă presiune (45 bar) ales cu grijă.
Schimbătorul de căldură Ba-68-26-F este un condensator cu o putere maximă de 16 kW - 18 kW, corespunzătoare puterii nominale a dispozitivelor care utilizează refrigerantul pentru care a fost proiectat. Este conceput pentru sisteme relativ mari, cu cerințe mai mari de încălzire și răcire. Sarcina sa este să asigure un proces eficient de condensare a gazului refrigerant, permițând atingerea temperaturii adecvate în circuitul termic. Prin condensarea corectă a gazului, pompa de căldură este capabilă să extragă căldura din mediul înconjurător și să o transfere în interiorul clădirii pentru scopuri de încălzire sau răcire.
Un condensator este un termen generic pentru a indica schimbătoare de căldură (indiferent de tipul de construcție) în care are loc condensarea gazului refrigerant. Acești gaz fac parte din familia refrigeranților, cum ar fi R404, R32, R290, R410 și alții asemenea. Dacă doriți să convertiți un aparat de aer condiționat cu funcție de încălzire într-o pompă de căldură aer-apă, va fi necesar un schimbător de căldură sub formă de condensator. Schimbătorul de căldură pentru refrigeranți Ba-68-26-F este o soluție gata de utilizare și poate lucra cu refrigeranți de înaltă presiune proveniți de la aparatul de aer condiționat fără riscul de scurgeri (ceea ce se întâmplă în cazul utilizării unui schimbător de căldură tradițional apă-apă).
Schimbătorul de căldură pentru aparate de aer condiționat trebuie ales cu un anumit grad de rezervă de putere. Puterea maximă a unității de răcire sau a aparatului de aer condiționat pentru acest schimbător este convențional calculată la 18 kW; cu toate acestea, este recomandabil să optați pentru un schimbător cu un ușor "grad de rezervă de putere". De obicei, se recomandă un grad de rezervă de aproximativ 2-3 kW: în acest caz, se poate considera că acest model funcționează cel mai bine cu un aparat de aer condiționat de 15 kW - 16 kW.
____________
Dacă cauți un schimbător termic pentru climatizare sau pentru pompe de căldură - dar nu sub formă de condensator sau evaporator - și dorești să conectezi pompa de căldură (de exemplu, un monobloc) la sistem - într-un sistem apă-apă sau apă-glicol - asigură-te că consulți:
Poate că schimbătoarele din seria Ba-68-F corespund parametrilor tăi; totuși, pentru sistemul tău, ar putea fi mai potrivit un dispozitiv cu o funcție similară, dar ușor mai compact. În acest caz, asigură-te că consulți:
