În instalațiile solare - adică cele al căror nucleu îl constituie colectoarele solare - la fel ca în alte sisteme de încălzire și hidraulice, controlul parametrilor de funcționare este extrem de important, știm asta. Unul dintre dispozitivele de bază care permit monitorizarea funcționării sistemului de încălzire solară este rotametrul solar, numit și debitmetru solar. Un element mic, dar foarte important al instalației, datorită căruia este posibilă funcționarea corectă a întregului sistem de colectoare solare. De ce? Despre asta mai jos.
Sau poate este același lucru? Exact acesta este răspunsul - rotametrul solar și debitmetrul solar sunt același dispozitiv, iar în limba noastră termenii sunt folosiți interschimbabil. Înseamnă exact același lucru și nu există diferențe tehnice aici. Cuvântul "rotametru" este, desigur, de origine străină, un nume mai românesc este "debitmetru" și acest lucru merită reținut - deoarece acești termeni sunt folosiți interschimbabil.
Rotametrul este un dispozitiv de măsurare folosit pentru controlul curgerii agentului de lucru într-o instalație. Cel mai des se aude despre rotametrele mici pentru încălzirea în pardoseală - adică cele utilizate în separatoarele pentru încălzirea în pardoseală.

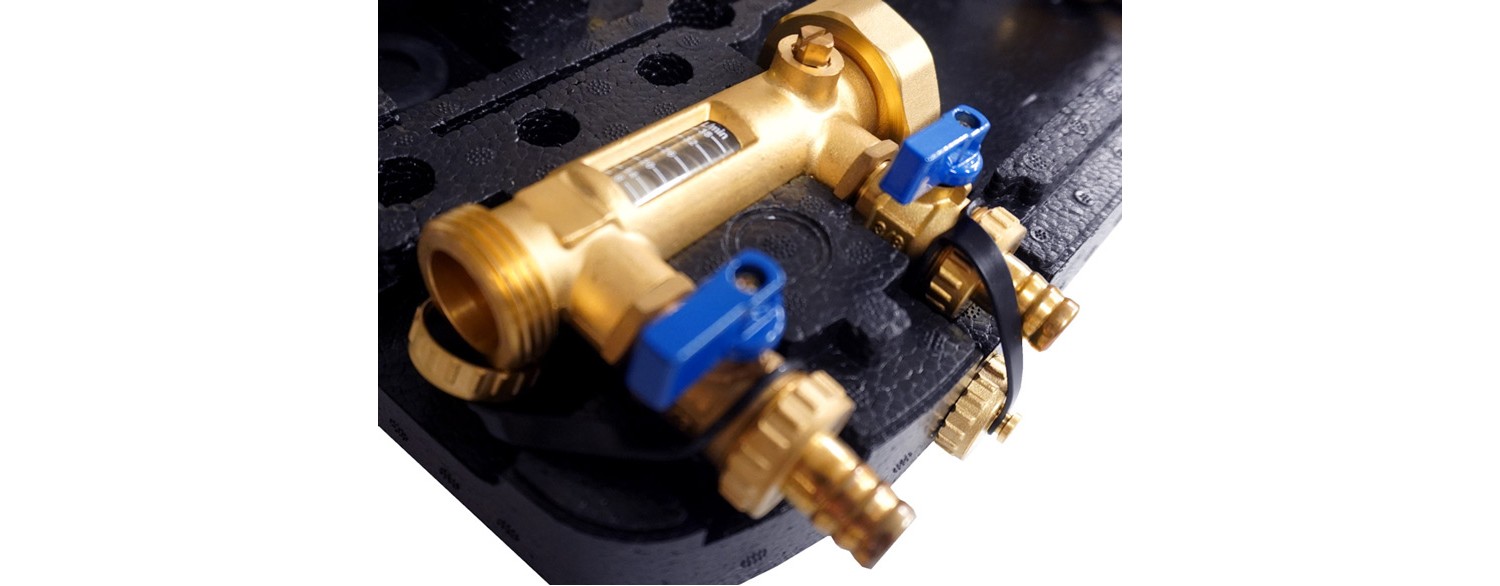

În cazul sistemelor solare, apare și un rotametru și îndeplinește aceleași funcții - adică servește la măsurarea debitului agentului de lucru (de unde și numele de debitmetru) - de obicei este un amestec de apă și glicol. Rotametrul solar este montat în circuitul hidraulic, cel mai adesea în grupul de pompare al instalației solare.
Din punct de vedere constructiv, rotametrul nu este complicat, fiind format dintr-un tub transparent cu o scară gradată și un flotor (indicator). Când agentul curge prin rotametru, flotorul se ridică la o anumită înălțime, indicând astfel valoarea curentă a debitului – de obicei în litri pe minut. Pentru a putea măsura corespunzător circulația agentului în circuitul colectoarelor solare, acesta trebuie, desigur, să fie gradat în mod corespunzător.
Sarcina principală a debitmetrului solar este controlul și reglarea debitului agentului de lucru în circuitul colectoarelor solare. Debitul adecvat este crucial pentru a:
Datorită rotametrului, instalatorul sau utilizatorul are posibilitatea de a verifica rapid dacă instalația funcționează în parametrii stabiliți - și dacă nu este expusă riscului de supraîncălzire, de exemplu, în zilele extrem de calde. Cu ajutorul debitmetrului se pot diagnostica mai devreme eventualele probleme, inclusiv cele legate de pompa de circulație a sistemului solar.
Fără controlul debitului, s-ar putea ajunge într-o situație în care agentul circulă prea încet – atunci colectoarele se pot supraîncălzi, iar glicolul se poate degrada. Un debit prea mare, la rândul său, crește inutil consumul de energie electrică al pompei - iar preluarea căldurii poate fi mai slabă, deoarece glicolul schimbă căldura cu mediul înconjurător într-un mod oarecum mai slab decât apa.
Rotametrul permite găsirea și menținerea "punctului optim", asigurând o funcționare optimă a instalației. Este la fel de important ca alte elemente ale grupurilor de pompare solare, cum ar fi grupurile de siguranță sau separatoarele de aer.
