În acest articol ne vom ocupa de montajul separatorului magnetic, adică al dispozitivului care protejează instalația de încălzire centrală împotriva impurităților de natură metalică sau post-corozivă. Este adesea denumit pur și simplu filtru magnetic. Cum se montează și ce greșeli trebuie evitate?
Instrucțiunile noastre se bazează pe separatoarele de impurități marca Nordic Tec – totuși, majoritatea recomandărilor sunt foarte similare și se aplică și produselor altor mărci.
Separatorul magnetic este foarte eficient în curățarea circuitelor cu apă (de regulă instalații de încălzire centrală), funcționând pe principiul magnetului. În interiorul separatorului se află o tijă magnetică (inserție magnetică) care generează un câmp puternic ce atrage particulele de impurități feromagnetice, adică metalice.
Atunci când apa curge prin separator, toate așchiile de fier sau elementele metalice conținute, fragmentele desprinse de rugină și micro-fragmentele deteriorate ale sistemului sunt atrase de magnet și depuse într-un filtru-decantor special. Astfel, acestea nu ajung la cele mai sensibile elemente ale instalației de încălzire centrală – cum ar fi schimbătoarele de căldură cu plăci, pompele de circulație, distribuitoarele pentru încălzirea în pardoseală – precum și cele mai importante și mai costisitoare: cazanele moderne și pompele de căldură. De altfel, mulți producători de pompe de căldură solicită utilizarea separatoarelor magnetice pentru menținerea garanției.
În acest fel, micro-fragmentele metalice sau micro-particulele de calcar desprinse de acțiunea apei dure nu se vor depune pe pereții instalației – în conductele încălzirii în pardoseală sau în radiatoare. Acest lucru influențează decisiv eficiența încălzirii și consumul de energie. Principiul de funcționare al separatoarelor magnetice este, așadar, foarte simplu.
Înainte de montaj, verificăm dacă avem cu siguranță toate elementele care ar trebui să fie incluse în set. Majoritatea consideră acest lucru evident și, într-adevăr, cele mai multe seturi comandate sunt complete; totuși, merită verificat – mai ales înainte de a tăia conductele și de a scoate instalația din funcțiune. Dacă lipsește o garnitură sau un element de bază, ne putem trezi cu instalația de încălzire centrală oprită.
Majoritatea separatoarelor ar trebui să conțină elementele prezentate în schema de mai jos:
✅ De multe ori este necesară și o cheie separată pentru acționarea aerisitorului și a robinetului de golire. Aceasta nu este prezentată în schemă și nu fiecare filtru magnetic o necesită.
✅ La final, verificăm și dacă elementele filetate au garnituri. Este vorba atât despre robinete, cât și despre garniturile tip O-ring care îmbină elementele camerei separatorului magnetic. Dacă totul este în regulă, trecem la montaj.
În privința locului optim de montaj există mai multe opinii, însă majoritatea practicienilor consideră că separatorul magnetic trebuie montat pe conducta de retur, înaintea echipamentului pe care dorim să îl protejăm cel mai mult. Prin urmare, este indicat să fie montat, de exemplu, înaintea pompei de căldură saua cazanului pe gaz, dacă tocmai pentru protecția acestora s-a decis instalarea lui.
O altă opinie susține că poziția nu este atât de importantă, deoarece într-un circuit închis impuritățile feromagnetice vor fi oricum captate în timp. Această afirmație este justificată doar parțial și nu rezistă întotdeauna în practică.
✅ Este obligatoriu ca separatorul magnetic să fie montat într-un loc cu acces liber, pentru operațiunile ulterioare de service.
Dacă instalăm separatorul magnetic în timpul construirii întregii instalații de încălzire centrală, lucrurile sunt simple. Dacă însă îl montăm într-o instalație existentă, trebuie să începem prin golirea apei – fie din întregul sistem, fie doar din porțiunea unde va avea loc montajul (dacă aceasta poate fi izolată cu ajutorul robinetelor).
Trebuie tăiat un segment de conductă cu lungimea necesară. Aceasta ar trebui indicată în instrucțiunile filtrului respectiv sau, în ultimă instanță, putem măsura separatorul împreună cu robinetele de închidere.
✅ Important – această operațiune trebuie făcută cu atenție; o greșeală frecventă a începătorilor este tăierea unui spațiu prea mare. Este mai bine să fie prea mic, deoarece poate fi mărit ulterior, decât să fie prea mare.
După efectuarea acestei operațiuni, montați robinetele pe intrare și pe ieșire.
Racordul (adaptorul filtrului magnetic) trebuie introdus între robinete și conectat etanș.
✅ În această etapă este important ca sensul de curgere a apei să corespundă direcției săgeții marcate pe racord. Numai astfel filtrul va funcționa corect, fără a încărca excesiv sistemul cu pierderi hidraulice.

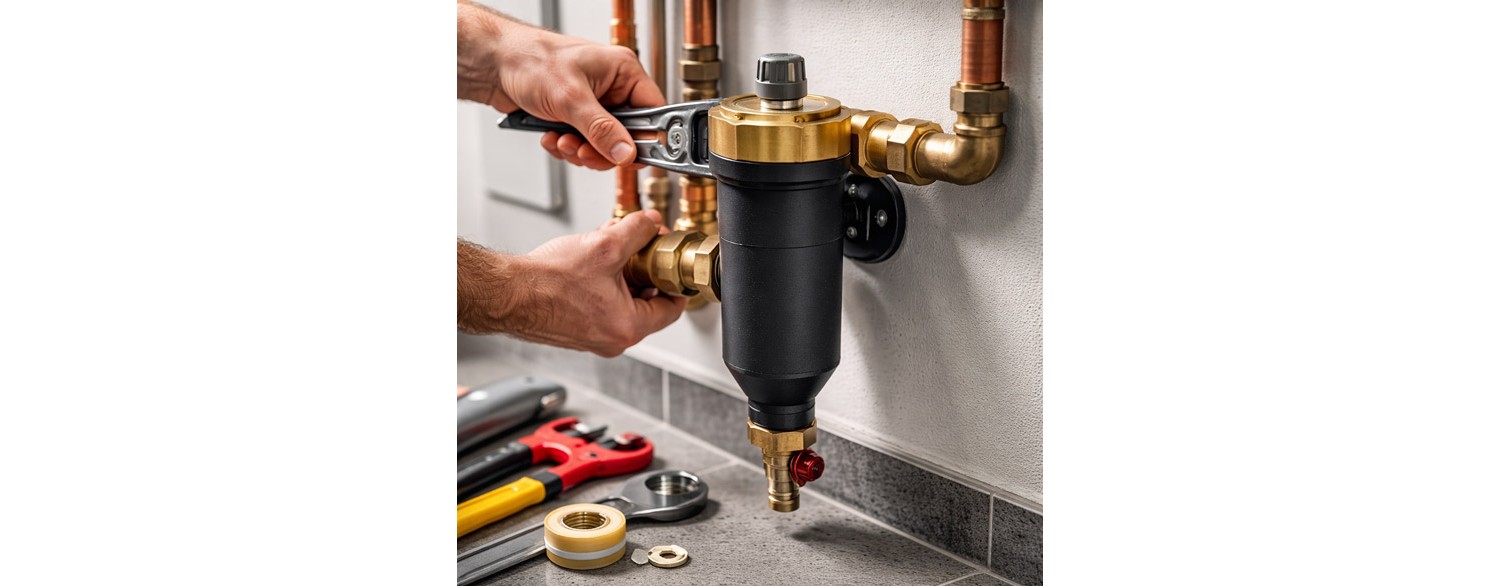

Apoi, cu ajutorul cheii, strângeți restul filtrului magnetic, adică camera și capacul acesteia. Aveți grijă la garnitură, care etanșează filetul dintre racord și restul separatorului. Strângeți ferm, dar cu atenție.
După montarea filtrului, deschideți robinetele de închidere și reumpleți instalația de încălzire centrală cu apă. Apoi aerisiți filtrul folosind aerisitorul.
După aerisire, verificați dacă există semne de eventuale scurgeri, în special la îmbinări. Verificarea etanșeității nu ar trebui să fie unică – se recomandă o nouă verificare după 6–24 de ore. Astfel, chiar și micro-scurgerile pot fi observate. Puteți reveni liniștit a doua zi.
✅ Un separator montat corect trebuie să fie în poziție verticală, indiferent de poziția conductei pe care este instalat.
Dacă nu apar scurgeri, se poate considera că separatorul magnetic a fost montat corect și funcționează.
