Distribuitorul pentru încălzire în pardoseală este un element cheie al instalației de încălzire în pardoseală, însă conectarea lui corectă – ca în cazul majorității echipamentelor din instalațiile hidraulice – este esențială. Rolul său este de a distribui apa caldă către fiecare circuit de încălzire și de a regla debitul. Aici se setează debitele, se aerisește instalația și se controlează temperatura în fiecare circuit. Este inima și centrul de comandă al instalației de încălzire în pardoseală. Fără o conectare corectă a distribuitorului, întreaga instalație poate funcționa neuniform sau ineficient.
Primul aspect este, în principiu, alegerea distribuitorului – decizia dacă va fi un model din alamă (mai solid) sau un distribuitor INOX puțin mai ieftin. Numărul de circuite este, desigur, rezultatul proiectului – câte zone de încălzire dorim. Acest lucru este important, la fel ca alegerea dulapului de montaj, de dimensiunea potrivită, dar presupunem că ai trecut deja de această etapă, așa că ne vom ocupa de conectarea propriu-zisă a distribuitorului pentru încălzire în pardoseală.
Totul începe, desigur, cu alegerea corectă a locului. Dacă nu avem un proiect sau nu este vorba despre o casă nouă unde totul are deja locul stabilit – locul de montaj al distribuitorului trebuie ales cu atenție. Suntem limitați de funcționalitatea încăperilor, dar și de posibilitatea conectării tuturor circuitelor. De asemenea, este important să avem întotdeauna acces liber la distribuitor, în cazul în care dorim să verificăm ceva sau, de exemplu, să aerisim instalația.
Montajul distribuitorului pentru încălzire în pardoseală trebuie realizat:
Reguli principale:
Disponibil
Disponibil
Disponibil
Un aspect esențial: alimentarea distribuitorului trebuie planificată corect.
Alimentarea distribuitorului constă în aducerea agentului termic (apă sau soluție de glicol) de la sursa de căldură (de ex. pompă de căldură, cazan sau din schimbător de căldură care preia căldură din sistemul de termoficare etc.).

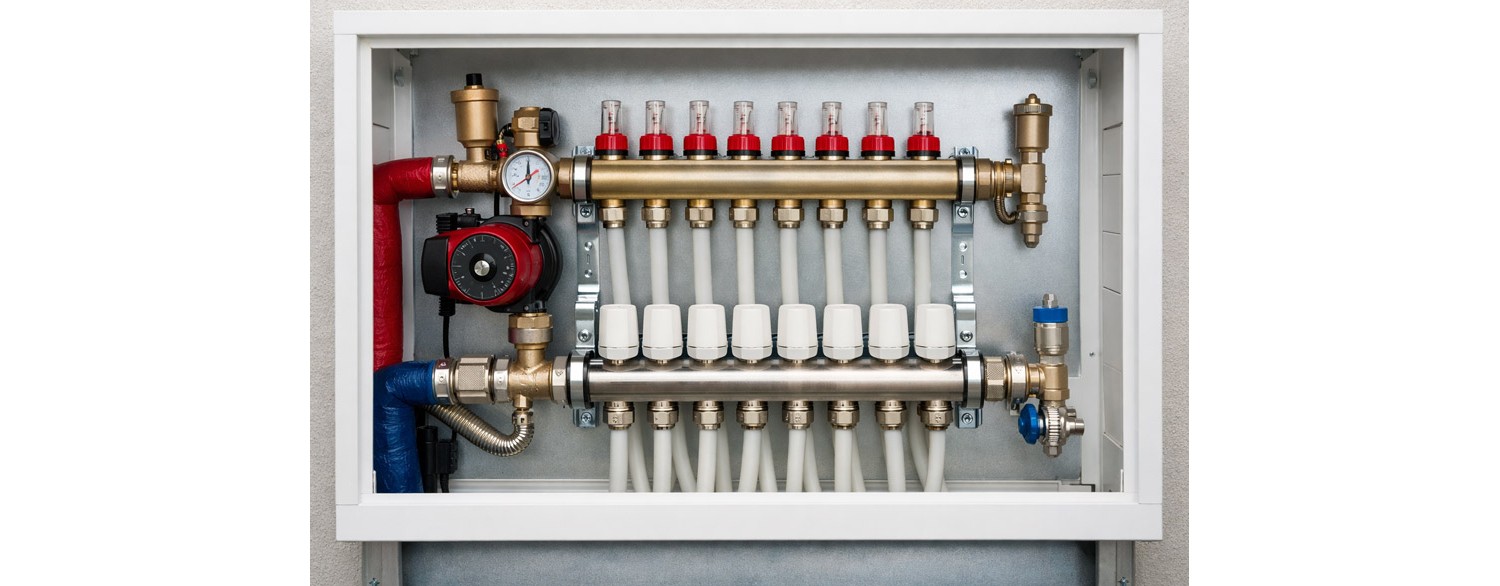

Sistem tipic de conectare a distribuitorului:
alimentarea (apă caldă) intră în bara cu debitmetre – foarte important, se recomandă ca bara cu debitmetre să fie bara de intrare a alimentării de la sursa de căldură.
returul (apa răcită) se întoarce la sursa de căldură – ca bară de retur se recomandă bara fără debitmetre
✅ Important:
sensul de curgere trebuie să fie conform marcajelor (dacă distribuitorul nu este bidirecțional și are astfel de marcaje).
În cazul unor distribuitoare, de exemplu marca Nordic Tec, acest lucru nu contează și se poate alege liber dacă alimentarea va fi conectată din dreapta sau din stânga,
nu se inversează alimentarea cu returul
Greșeli de bază de evitat – acordă atenție:
✅ Dimensiune – diametrul conductei pentru încălzirea în pardoseală – ce alegem?
Alegerea conductei depinde de puterea instalației și lungimea traseelor. Cel mai des se folosesc:
PEX / PERT / ALUPEX
diametre:
25 mm (instalații mici și foarte mici)
26–32 mm (case unifamiliale)
mai mari pentru debite ridicate
Principiul:
O conductă prea mică va duce la pierderi de presiune și performanță redusă, precum și la uzura mai rapidă a pompelor, iar în timp chiar la posibile defecțiuni. Standardul pentru case unifamiliale de 80–300 m2 este de 1 inch.
Disponibil
Disponibil
După ce știi din ce parte vine alimentarea și ai stabilit locul – trecem la conectarea propriu-zisă a distribuitorului, analizând pas cu pas elementele importante.
Circuitelor de încălzire – adică țevile – se conectează conform regulii de bază: alimentarea circuitelor la bara de alimentare și returul la bara de retur. Aceasta este regula fundamentală.
Ieşirile din bare au de regulă dimensiunea 3/4" (DN20). Pentru acestea avem nevoie de racorduri 3/4" adaptate la dimensiunea țevii (un tip de adaptor). Acestea se aleg după ce știm ce tip de țeavă folosim.
Cel mai frecvent standard pentru case unifamiliale este țeava 16 mm x 2 mm, iar 17 mm este folosită mai rar – în principal în clădiri mai mari. Desigur, există și alte dimensiuni.
Racordurile trebuie, de asemenea, montate etanș.
Disponibil
Disponibil
Dacă totul este conectat corect, trecem la verificare și prima pornire:
Mulți producători recomandă ca prima pornire să fie realizată de un specialist.
Aceste greșeli pot reduce semnificativ eficiența sistemului.
În multe instalații se utilizează un grup de amestec, care:
Este important mai ales pentru:
În multe cazuri este suficient un simplu robinet de amestec, iar în unele sisteme nici acesta nu este necesar – de ex. când alimentarea vine direct din centrală pe gaz sau pompă de căldură, unde putem seta direct temperatura potrivită pentru încălzirea în pardoseală.
Conectarea corectă a distribuitorului necesită:
Dacă toate aceste elemente sunt realizate corect, instalația va funcționa eficient, uniform și fără probleme mulți ani.
