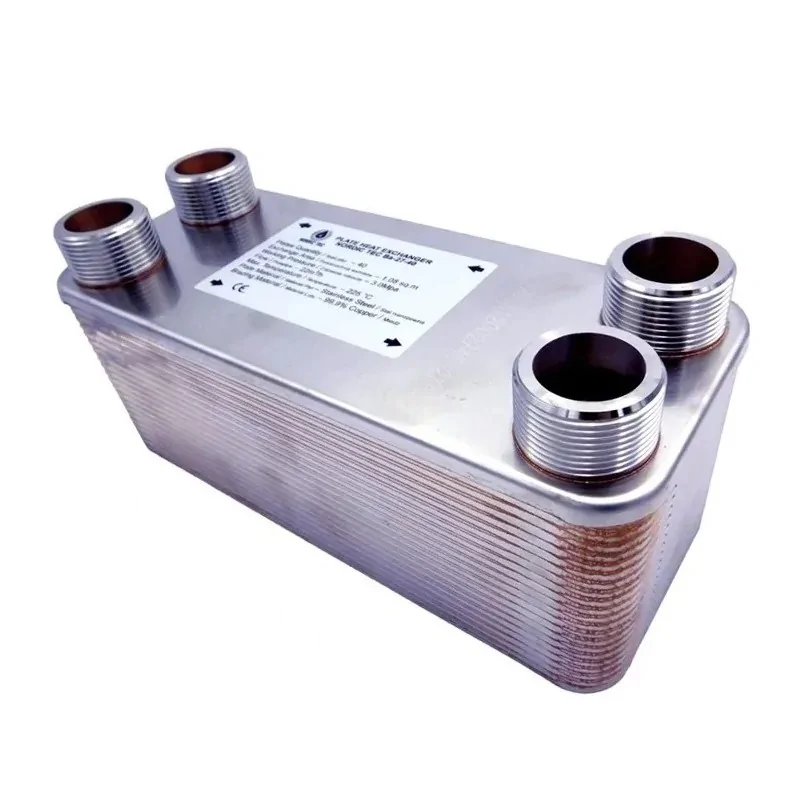

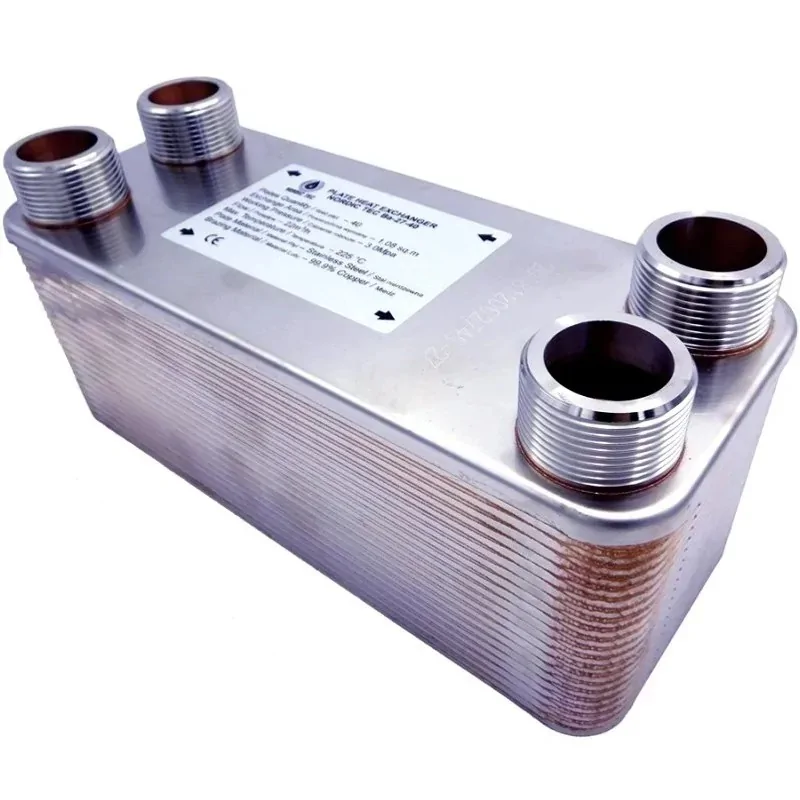

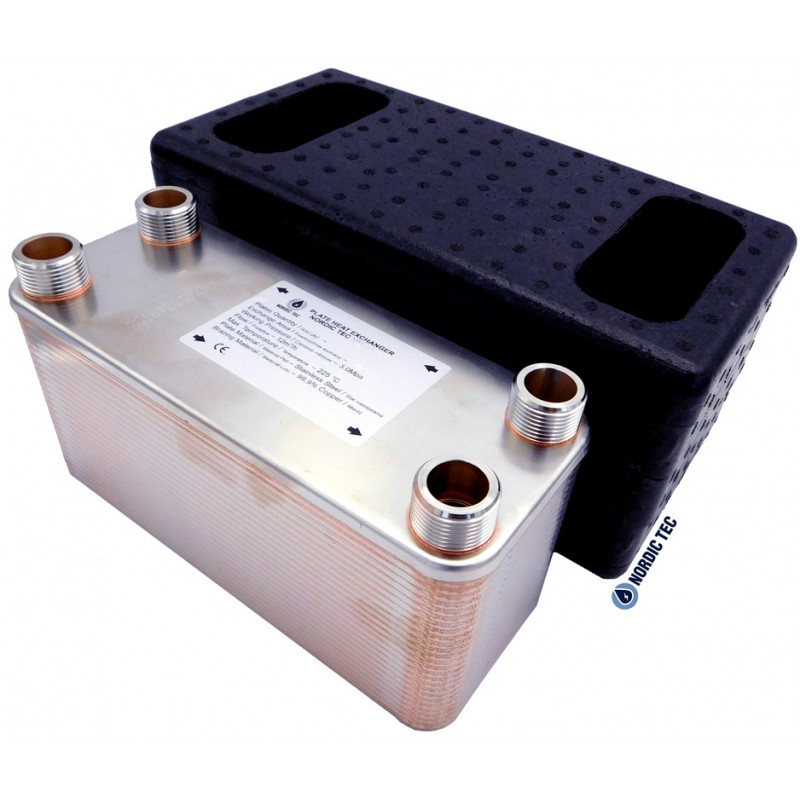

Schimbător de căldură cu 60 de plăci NORDIC TEC Ba-95-60 2" 1500kW

Schimbător de căldură cu 60 plăci DN50 - Nordic Tec Ba-95-60 - 4x 2"

Schimbător de căldură DN50, 60 plăci INOX

Detalii tehnice ale dispozitivului Ba-95-60:

• Schimbător de căldură realizat din oțel INOX 316L, brasat cu cupru 99,9% Cu
• Conectori: 4 x 2" (DN 50), toate conexiunile schimbătorului de aceeași dimensiune
• Presiune maximă de funcționare: <30 bar
• Presiune de testare: <45-60 bar
• Temperatură maximă de funcționare: până la +230 °C
• Debit nominal: până la 35 m³/h | 35 000 l/min

Suprafața plăcilor - suprafață de transfer termic - schimbător de căldură Ba-95-60: 5,70 m²

Graficul prezintă o comparație a suprafeței de transfer termic a schimbătorului de căldură cu plăci sudat-brasate Ba-95-60 cu schimbătoare de căldură de dimensiuni similare de la Nordic Tec. După cum se ilustrează mai sus, acesta este cel mai mare schimbător de căldură din seria Ba-95, cu un total de 60 plăci. Suprafețe de transfer termic mai mari se regăsesc și la unele modele din seria Ba-115, unele dintre acestea fiind reprezentate și în grafic. Toate modelele menționate sunt schimbătoare de căldură cu plăci sudat-brasate cu conexiuni de 2 țoli.

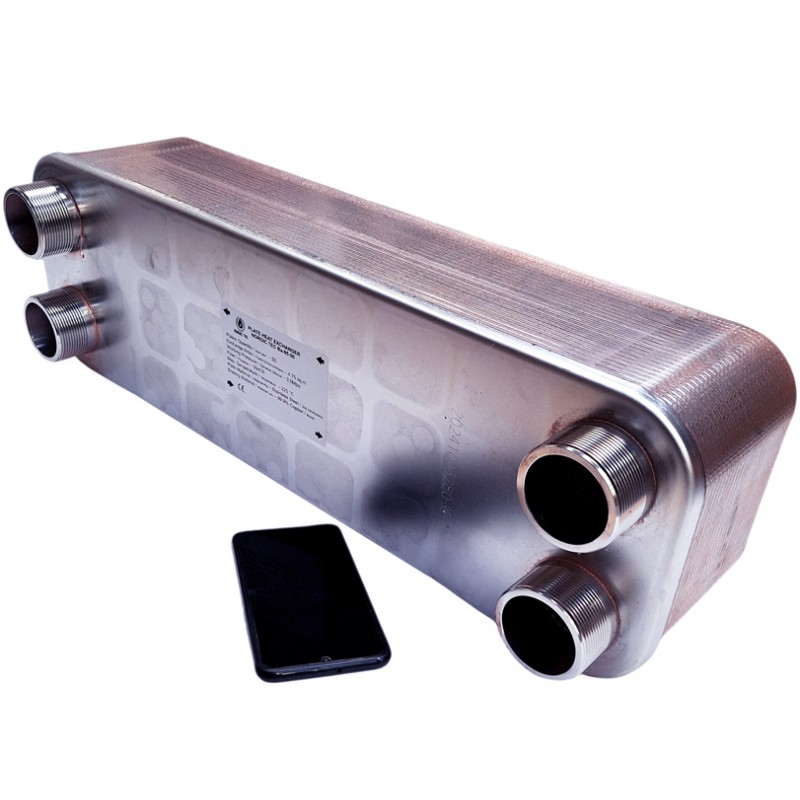

Dimensiunile schimbătorului Ba-95-60

(A) - 616 mm
(B) - 191 mm
(F) - 153 mm
(C) - 519 mm
(D) - 92 mm
